Fiat Ducato AL-KO Tiefrahmen Spezial Carthago 35 light/40 heavy*
Motorizzazione base
Diesel 2,3 l (130 PS/96 kW)
Lunghezza totale / Larghezza totale / Altezza totale
7390 / 2270 / 2890 mm
Passo
4143 mm
Altezza doppio pavimento
170 mm
Altezza interna nella zona giorno
1980 mm
Altezza interna garage posteriore
1200 mm
Larghezza /altezza porta garage posteriore lato passeggero
1040 x 1140 mm
Larghezza/altezza porta garage posteriore lato guida
1040 x 1140 mm
Massa totale tecnica ammessa
3500/3850/4250*/4500*** kg
Peso a secco con dotaziono di serie
2970 kg
Massa trainabile max.
2000 kg
Numero max posti viaggio
4/5
Posti notte fissi/variabili
4/5
Dimensioni letto posteriore
800 x 2001/1900 mm
Dimensioni lette basculante
1600 x 1950 mm
Sistema di riscaldamento
Truma Combi 6
Volume serbatoio AD
170 l
Volume serbatoio AS
110 l
Capacità batterie
2 x 80 Ah Gel
Veicolo base
Fiat Ducato con speciale telaio ribassato AL-KO per Carthago (XL: assale tandem AL-KO)
Peso omologato totale di 3500 kg / 4250 kg oppure di 3850 kg / 4500 kg con portata maggiorata, XL: 5000 kg
Motore diesel 2,3 l Multi-Jet / 96 kW / 130 CV, 4 cilindri, 320 Nm, Euro 5+, cambio a 6 marce, trazione anteriore, passo adattato alla disposizione interna per una ripartizione ottimale del carico
Equipaggiamenti di sicurezza: airbag guidatore / passeggero, ABS, immobilizzatore elettronico, ESP, ASR, Hill Holder
Fendinebbia
Luci viaggio diurne a LED
Copriruota con scritta Carthago (no se sono installati i cerchioni opzionali in alluminio)
Paraspruzzi su assale anteriore e posteriore
Serbatoio carburante da 90 l
Cellula
Concetto carrozzeria dei Liner classe Premium
Niente legno, alluminio anche sul lato interno delle pareti (effetto di accumulo termico), nucleo isolante in espanso RTM (non assorbe umidità)
Tetto rivestito di VTR = protezione contro la grandine, collegamento tetto/parete tramite l'arrotondamento del tetto = contribuisce a rinforzare la carrozzeria, fiancate / parete posteriore: alluminio sia dentro che fuori, piastra pavimento rivestita di VTR su ambo i lati = protezione contro il bagnato e il pietrisco, nessuna decomposizione
Collegamento della carrozzeria privo di ponti termici attraverso profili di ancoraggio ad incastro in alluminio incollati ad accoppiamento geometrico con barriera contro il freddo
Guide ai lati del tetto per fissare gli accessori, con funzione di deviazione delle acque piovane per contrastare la formazione di strisce di sporco sulle fiancate, superficie del tetto interamente calpestabile
Spessore totale pareti e tetto 38 mm
Protezione antifulmine Carthago testata: grazie ai parafulmine. Inoltre, poiché la parte interna della carrozzeria è realizzata in alluminio, il veicolo costituisce una gabbia di Faraday.
Fino a 10 anni di garanzia sull'impermeabilità della cellula (6 di serie + 4 come optional)
Sportelli esterni in materiale "Carthago Isoplus" (lo stesso delle fiancate) = isolamento continuo
Sportelli esterni con cerniere incassate a filo superficie = aspetto elegante
Sportelli con doppie guarnizioni: guarnizione interna più guarnizione esterna a prova di spruzzi e getti d'acqua
Sportellino del serbatoio carburante inserito a filo superficie nella fiancata (standard nel settore automotive)
Bandelle laterali segmentate in profilato di alluminio rivestito con polveri, facile sostituzione in caso di danni
Cornice perimetrale parete posteriore divisa in quattro parti con paraurti separato, facile riparazione in caso di danni
Luce posteriore innovativa con branding "C" Carthago realizzata sotto forma di corpo luminoso a LED
Oblò panoramico Heki III sopra il gruppo sedute, 900 x 600 mm
Finestre cellula Seitz S4, con cornici doppie prive di ponti termici, vetri isolanti, zanzariera avvolgibile, oscuranti plissettati e bracci
Porta cellula "premium two" con serratura doppia di sicurezza, 2 perni di chiusura, finestrino con vetri isolanti, oscuranti plissettati, zanzariera avvolgibile interna della stessa larghezza della porta
Luce esterna a LED sopra la porta cellula con profilo deviazione acque piovane integrato
Gradino di salita elettrico azionabile anche dalla cabina, con allarme acustico
Gradino porta cellula nel doppio pavimento isolato, con riscaldamento mirato per contrastare l'azione del freddo nella zona porta
Illuminazione Carthago nel gradino di salita
Chiave di sicurezza (con scanalatura), chiave unica per le porte cellula e per tutti gli sportelli
Concetto visibilità Carthago
Maschera frontale realizzata in pregiata VTR isolata a doppio guscio, costituita da componenti sostituibili singolarmente
Passaggio senza dislivelli tra abitacolo e cabina
Concetto visibilità Carthago con eccellente visibilità della carreggiata, come confermato dai test

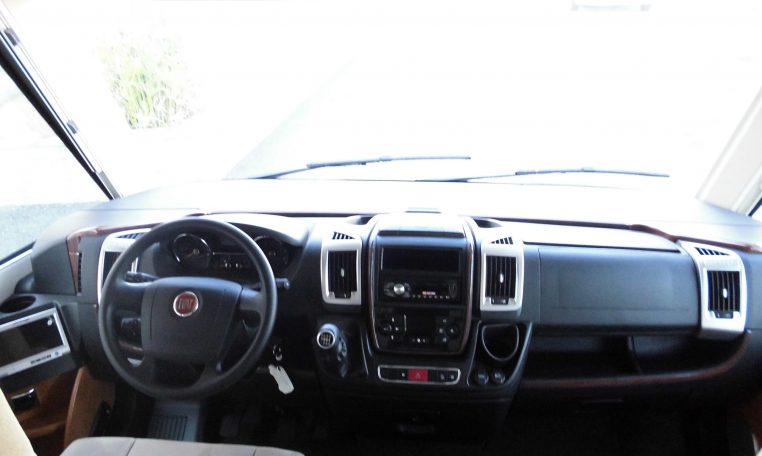

Configurazione intelligente del cruscotto: inclinazione profonda in avanti, grande parabrezza panoramico profondo
Specchi retrovisori Carthago tipo bus "bestview", grande specchio principale con specchio grandangolo = perfetta visibilità a 360°, illuminazione porta cabina integrata nel braccio dello specchio con funzione "coming home" (quando si aziona la chiusura centralizzata, si attiva l'illuminazione esterna della porta cabina e della porta cellula, spegnimento automatico ritardato) = più sicurezza (pacchetto Super)
Tendina plissettata isolante per parabrezza, struttura ad alveoli, scorrimento verticale: dall'alto verso il basso (funzione parasole) e dal basso verso l'alto (funzione privacy)
Sedili guida e passeggero comfort Aguti "Roadliner" con cinture di sicurezza integrate, ambo i braccioli con inclinazione regolabile, rivestimento coordinato alla tappezzeria dell'abitacolo, ruotabili per integrarsi nel gruppo sedute (pacchetto Super: regolazione dell'inclinazione e dell'altezza delle superfici di seduta davanti e dietro)
Porta cabina con doppia serratura di sicurezza, finestrino elettrico e profilo deviazione acqua piovana
Gradino di salita basso
Oscuranti plissettati (disposti ai lati) dietro i finestrini laterali
Lato passeggero: grande credenza con pratico vano portaoggetti
Grandi ripiani sotto il letto basculante, su ambo i lati
Illuminazione a LED nella cabina con dimmer per personalizzare l'intensità luminosa
Riscaldamento mirato della parte del cruscotto adiacente al parabrezza per riscaldare piacevolmente la zona cabina guida: il cruscotto funge da "radiatore" con effetto di riscaldamento a superficie
Cruscotto lato guida: monitor retrocamera = posizionamento ergonomico e antiriflesso
Isolamento acustico vano motore con pacchetto "Silence"
Riscaldamento mirato del gradino accesso cabina illuminato e con pratico ripiano
Doppio pavimento con accumulatore climatico
Pavimento dell'abitacolo senza gradini dalla cabina fino alla zona posteriore
Doppio pavimento con accumulatore climatico, funzione: ospita la tecnologia di bordo, offre spazio per i bagagli, funge da accumulatore climatico e da riscaldamento a pavimento, contribuisce ad accrescere la stabilità di marcia
Doppio pavimento alto 630 mm nell'area del vano esterno con telaio ribassato ai lati e 400 mm nell'area degli scomparti profondi
Altezza standard 170 mm
Vano di stivaggio interno: scomparti doppio pavimento con una profondità utile di 40 cm, accesso attraverso una botola nel pavimento
Vano esterno "XL big space": doppio pavimento riscaldato con telaio molto ribassato ai lati per offrire un'altezza di caricamento molto generosa, sportello esterno grande e con una generosa ampiezza d'apertura, vano portaoggetti integrato sotto la panca e nel doppio pavimento = vano passante accessibile da ambo i lati, caricamento dall'esterno, prelievo dall'interno attraverso la panca
Vani portascarpe nel doppio pavimento riscaldato, sotto il tavolo zona giorno
Doppio pavimento completamente riscaldato attraverso numerose bocchette aria calda
Riscaldamento a pavimento: effetto di accumulo termico nel doppio pavimento isolato, trasmissione del calore dal basso su tutto il pavimento dell'abitacolo

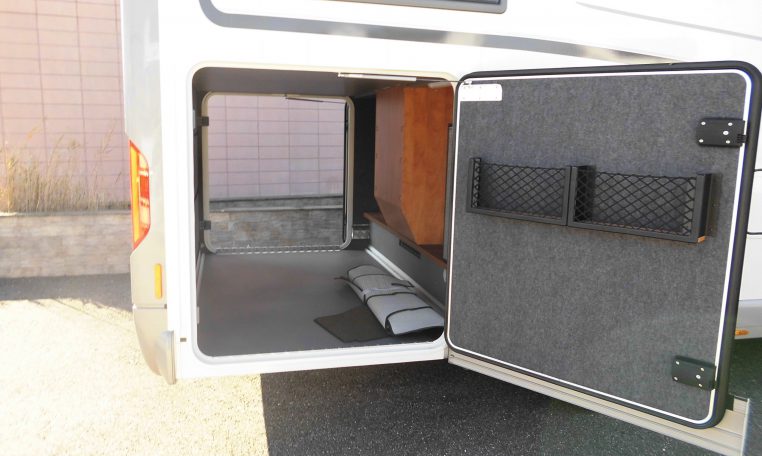

Garage per scooter
Grande garage per scooter ribassato dietro l'assale posteriore, per un'altezza interna ancora maggiore
Telaio ribassato grazie all'impiego di profilo portante in alluminio incollato ad accoppiamento geometrico = capacità di carico fino a 350 kg.
Comodità di caricamento grazie al bordo basso e alla generosa altezza interna
Pavimento garage: piastra pavimento rivestita di VTR su ambo i lati, pavimento del garage con rivestimento antiscivolo
Garage completamente isolato e riscaldato
Accesso attraverso due grandi porte su lato guida e passeggero (in base ai modelli)
Sistema di ancoraggio bagagli tramite stabile montante con occhielli posizionabili in modo flessibile
Abitacolo

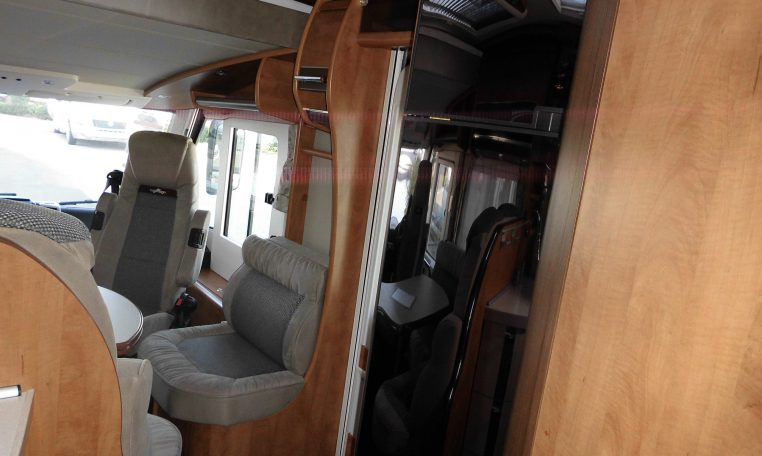

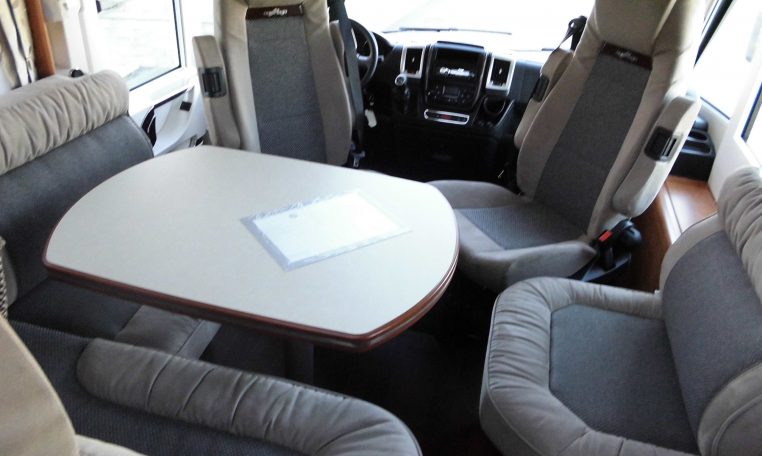

Gruppo sedute a L in cabina / nell'abitacolo con panca laterale, spazio per fino a 5 persone, come optional: cintura a 3 punti per 5° posto viaggio
Sedili cabina completamente integrabili nel gruppo sedute, ruotabili di 180°, per poter assumere una postura rilassante
Cuscinerie zona giorno pregiate con nucleo in espanso multistrato di alta qualità, forma ergonomica e funzione di supporto della schiena per una seduta confortevole
Coperchio panca sopra il vano di stivaggio con ferramenta brevettata, può essere sollevato senza dover rimuovere l'imbottitura
Scarpiera con sistema di attacco nello zoccolo della panca
Lussuoso tavolo semicircolare con profilo in legno, design "bianco crema", scorrevole in due sensi e ruotabile di 360° (maniglia centrale di comando) per un'integrazione ottimale di tutti i posti a sedere
Optional: kit trasformazione tavolo zona giorno / gruppo sedute per ricavare un ulteriore posto notte.
Costruzione dei mobili artigianale Carthago "exklusivline"
Superficie mobili con decorazione "Torino". Optional: stile "Milano" con frontali bicolore
Tecnica di doppio collegamento "Durafix": collegamento a vite + collegamento a tenone e mortasa = collegamento duraturo, massima stabilità e totale assenza di fastidiosi rumori/scricchiolii in viaggio
Bracci, cerniere e guide robusti in metallo, qualità come a casa
Chiusura sportelli ammortizzata, niente rumori di sottofondo durante il viaggio
Sistema di tende a pacchetto per le finestre soggiorno, con plissettature di qualità come a casa, facili da usare grazie alla catena senza fine, completamente staccabili per la pulizia, con tende decorative coordinate alla tappezzeria dell'abitacolo
Rivestimento climatico in microfibra su pareti e soffitto per creare un ambiente gradevole ed esclusivo e regolare il clima nell'abitacolo

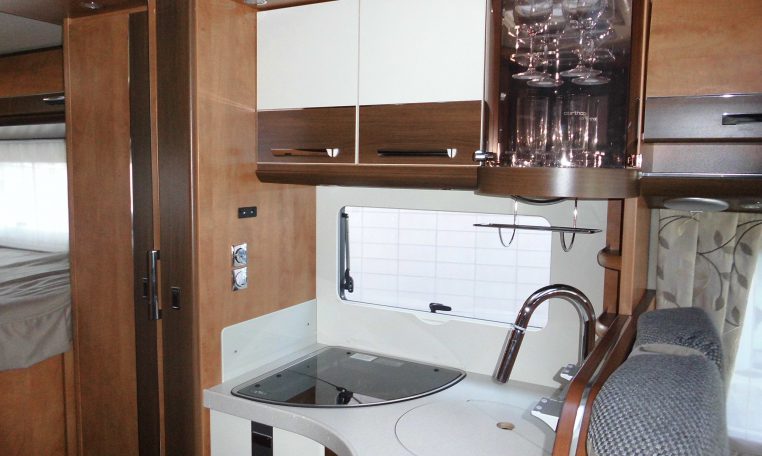

Cucina
Piano di lavoro robusto con decorazione "Savannah" e bordo antigoccia in Corian
Striscia LED sotto il bordo del piano di lavoro
Blocco cucina con carrello centrale e due contenitori distinti per i rifiuti
Cassetti montati su cuscinetti a rullo, rientro automatico "easy glide" e finecorsa ammortizzato di qualità come a casa
Sistema "Flex" per dividere a piacimento lo spazio nei cassetti
Cassetto a parte per le posate con portaposate, supporto per bottiglie
Frontali cucina / sportelli dei pensili con design "Yacht one" Crema lucida
Fornello a tre fuochi con copertura in vetro divisa che funge da superficie di appoggio, base in vetro facile da pulire
Lavello in acciaio inox nel piano di lavoro, con copertura divisa, parte inferiore utilizzabile come tagliere
Pratico supporto a parete sopra la guida incassata per utilizzare il coprilavello come prolungamento del piano di lavoro o come tagliere
Rubinetto di design, esecuzione alta in metallo di qualità, guarnizione di ceramica e doccetta estraibile
Piano a scomparsa (di serie) per macchina da caffè dal pensile della cucina, optional: macchina da caffè - lungo, in capsule, espresso
Mobile bar con porta decorativa in vetro e illuminazione interna (come optional: porta bicchieri/set bicchieri Carthago)
Frigorifero da 160 l con vano congelatore separato, posizionato in tutti i modelli ad altezza ottimale nell'armadio combinato Frigorifero con ricerca automatica della fonte di energia: 12 V / 230 V / gas

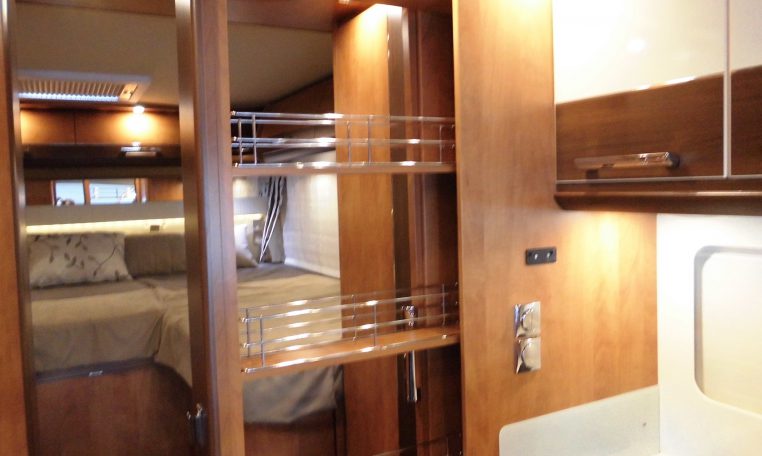

Cassetto verticale (alto fino al soffitto nei modelli 4.2, 4.8)
Oblò con ventola elettrica sopra la zona cucina con funzione di adduzione e scarico aria

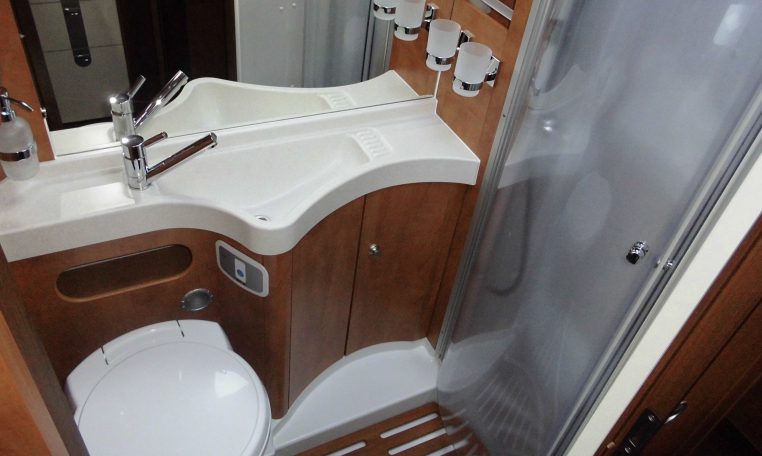

Doccia a sezione circolare completamente separabile con porta scorrevole a sezione circolare ed elemento pieghevole
Piatto doccia integrato nel pavimento del bagno, 2 scarichi per un deflusso indipendente dalla posizione
Pavimento doccia / bagno con inserto rimovibile in legno teak
Doccetta regolabile in altezza su barra cromata
Oblò Mini-Heki nella zona lavandino
Mobiletto sotto il lavandino con cesta portabiancheria
Grande armadio a specchi con scaffalatura interna
Miscelatore monocomando con pregiata guarnizione in ceramica
WC a cassetta Thetford C 260 Standard
Vano spogliatoio tra zona notte e abitacolo. Porta del bagno con funzione di porta divisoria: se si apre la porta in direzione di un elemento estraibile opposto formato da due parti. In aggiunta, la parete del bagno può essere ruotata per ingrandire il vano spogliatoio
Vano doccia separato, sul lato opposto alla zona lavandino
Grande vano doccia con porta a scorrimento, doccia con due scarichi indipendenti dalla posizione
Ingresso doccia "one level"
Doccia con inserto rimovibile in legno teak
Doccetta regolabile in altezza su barra cromata
Oblò per la ventilazione del vano doccia
Zona lavandino con oblò Mini-Heki
Mobiletto sotto il lavandino con cesta portabiancheria
Grande armadio a specchi con scaffalatura interna
Miscelatore monocomando con pregiata guarnizione in ceramica
WC a cassetta Thetford C 260 Standard
Robusta porta divisoria dell'abitacolo con maniglia e chiusura. Se si apre la porta fino alla parete opposta, si crea un vano spogliatoio separato dall'abitacolo. Se la si chiude, è possibile utilizzare la toilette in un ambiente chiuso. Armadi guardaroba integrati nel vano spogliatoio
Riposo

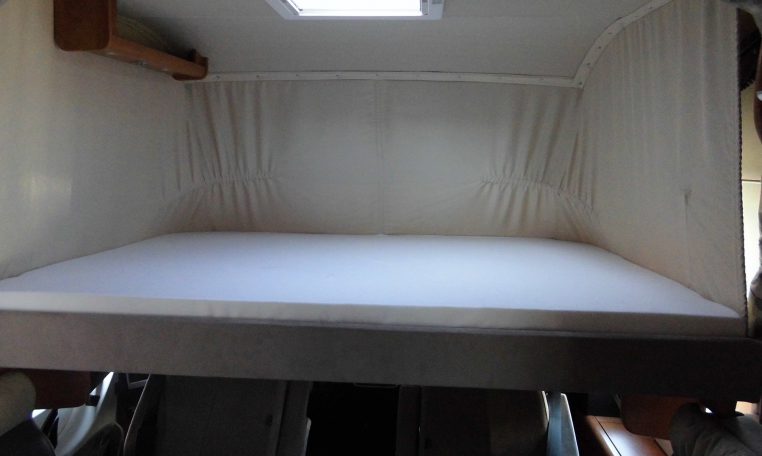

Letto basculante sopra la zona cabina guida:
Il più spazioso della classe con una superficie di 195 x 160 cm
Rete a doghe divisa in due e materasso di qualità
Letto posizionato molto in basso = comoda altezza di salita e altezza a sedere generosa. Accesso senza scaletta tramite la panca laterale!
Superficie stabile e priva di dondolamenti in posizione notte
Poggia libro e spot a LED
Tendina divisoria davanti al letto basculante per separare il letto dall'abitacolo
Oblò Mini-Heki sopra il letto basculante

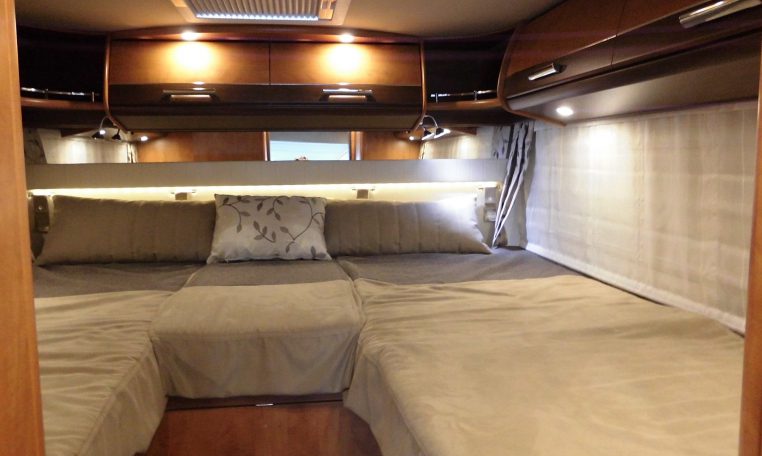

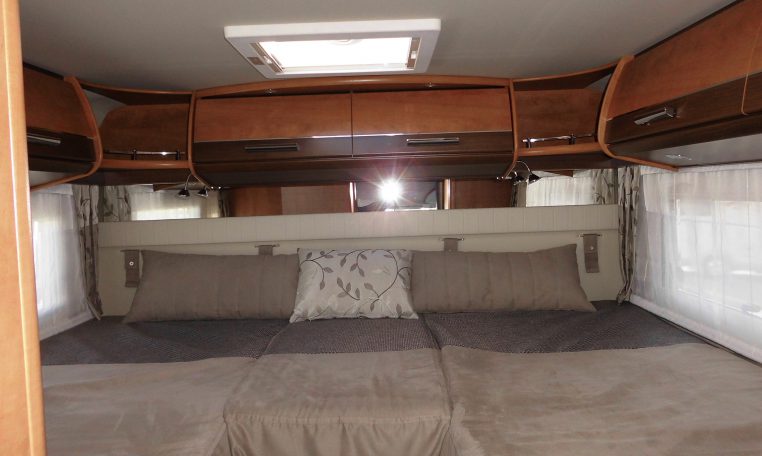

Letti fissi posteriori:
Sistema letto raccomandato dai medici carawinx, riscaldato e ventilato dal basso
Materasso di qualità in schiuma fredda a 7 zone per un riposo sano e ottimale
Modelli con letti singoli longitudinali: prolunga centrale con materasso per ingrandire la superficie del letto, ausilio di salita a scomparsa
Oblò Mini-Heki sopra il letto posteriore
Pensili capienti tutt'intorno alla zona notte
Tendina divisoria / tessuto plissettato divisorio davanti al letto posteriore (in base alle disposizioni interne)
Tecnologia di bordo
Acqua:
Posizione dei serbatoi acque chiare e scarico protetta dal gelo e ottimale per il baricentro incassata nel doppio pavimento riscaldato
Serbatoio acque chiare da 170 litri
Serbatoio acque scarico da 110 litri (optional: aumento del volume delle acque di scarico a 150 l)
Serbatoi acque chiare e scarico con apertura per la pulizia accessibile attraverso la botola nel pavimento dell'abitacolo
Rubinetti scarico serbatoio protetti dal gelo e facilmente accessibili nel doppio pavimento riscaldato
Impianto idrico con pompa a pressostato affidabile
Gas:
Vano bombole gas esterno comodamente accessibile poiché molto basso
Per 2 bombole da 11 kg, sportello esterno separato
Rubinetti di chiusura del gas facilmente accessibili nella zona della cucina
Impianto elettrico:
Centralina elettrica facilmente accessibile nel garage posteriore con caricabatteria / fusibili / interruttore per correnti di guasto, carica automatica 16 A, regolazione elettronica, spegnimento automatico in caso di bassa tensione, con funzione di ricarica della batteria di avviamento
Centralina batterie con 2 batterie al gel da 80 Ah, accessibile da fuori, riscaldata, con stacca batterie
Pannello multifunzione retroilluminato dietro il pannello tecnico, sopra la porta d'ingresso, tastiera a membrana per un facile comando
Prese da 230 V in cucina, nel bagno e nell'ingresso
Presa da 12 V nella zona cabina guida / gruppo sedute
Innovativo concetto di illuminazione:
Spot a LED sotto i pensili zona giorno sopra il gruppo sedute nonché sotto gli armadi pensili del letto posteriore, della cucina e del letto basculante
Altri spot a LED nelle applique da soffitto sopra i pensili, per creare un'illuminazione gradevole
Illuminazione indiretta nelle applique da soffitto per mezzo di strisce LED nella zona giorno e nella zona cabina guida
Striscia LED nella zona ingresso intorno allo specchio
Illuminazione nell'abitacolo con dimmer per regolare l'intensità luminosa in continuo
Azionamento delle luci tramite interruttori come a casa, interruttori nella zona ingresso, in prossimità del gruppo sedute e nella zona posteriore
TV:
Kit allacciamento TV nello schienale della panca laterale sul lato passeggero
Optional: sistema di estrazione TFT "quick up" 19" dietro lo schienale della panca laterale per guardare la TV ad altezza ottimale, cassetto orientabile.
Tecnologia di riscaldamento
Tecnologia di riscaldamento con accumulo aria calda Truma Combi 6, funzionamento a gas (XL: riscaldamento ad acqua calda Alde di serie)
Numerose bocchette aria calda in cabina, nella parte del cruscotto adiacente al parabrezza, nei gradini di salita, nella zona giorno, nel doppio pavimento, in prossimità degli impianti e nel garage posteriore
Riscaldamento mirato del cruscotto per riscaldare ulteriormente la zona cabina guida: il cruscotto funge da "radiatore" con effetto di riscaldamento a superficie
Riscaldamento a pavimento: grazie al doppio pavimento con accumulatore climatico, il pavimento dell'abitacolo viene riscaldato dal basso
Optional: riscaldamento ad acqua calda Alde, funzionamento a 230 V o a gas, con cartuccia riscaldante 230 V, boiler (di serie nei modelli XL)
Tutti i veicoli vengono lavati e trattati con generatori di ozono professionali, in modo da ottenere una completa sanitizzazione.
